Centrale si generatoare eoliene

Centrala eoliana pentru vant slab- moderat

Centrala eoliana pentru vant slab-moderat, cu viteze cuprinse intre 8-25 Km/ora, cu performante  ridicate la conditiile meteorologice ale Romaniei, complet echipata in kitul de vanzare, poate fi  montata in aproape orice locatie, de catre una-doua persoane avand cunostinte tehnice medii.  Avantajele sistemului prezentat sunt evidentiate prin urmatoarele caracteristici:   • Alternatorul cu magneti permanenti echipat cu stator trifazic de curent alternativ si iesire  standard de curent continuu.  • Sistemul de elice tip « Cyclone » cu diametrul de 1,625 m, cel mai bine adaptat pentru  viteze mici ale vantului, care insa amplifica performantele sistemului la viteze mari ale  vantului. Paletele elicii sunt confectionate din aluminiu, proiectate special si taiate cu laser,  astfel incat sa asigure un randament ridicat incepand de la viteze foarte mici ale vantului si  marind  turatia elicii proportional cu viteza vantului, asigurand un zgomot cat mai mic chiar  la turatii mari.  • Designul elicei, curbura si aluminiul din care sunt confectionate palele si precizia cu care  este confectionata si asamblata asigura o rezistenta mai mult decat sporita si cel mai mic  nivel de zgomot in comparatie cu foarte des utilizatele sisteme de elicie de tip plastic-fibra  de sticla-compozit, la care functionarea in regim mediu si ridicat de turatie deranjeaza prin  zgomotul ridicat pe care il produc.  • Ansamblul de prindere si montaj conceput special, cu bucsa inferioara de sustinere si  ghidaj din teflon, perfect echilibrat, care asigura montajul sistemului timp scurt si usurinta  interventiilor ulterioare la ascesta.  Sistemul astfel proiectat si executat imbina cel mai bine cerintele de calitate si de pret la clasa sa  de functionare.  Componentele pot fi livrate in kit complet sau pe piese, in functie de cerintele si alternativele  specifice fiecarui client.  Complet asamblat sistemul cantareste 17 Kg si are lungimea de 1.092 mm. Promotie: pret KIT CEOL-15A complet (fara TVA): 778 EUR

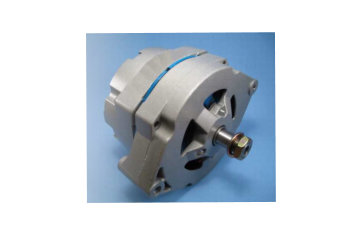

Generatorul de curent ALT01-15A

(Alternator cu magneti permanenti) - pret (fara TVA): 434 EUR

De tip “fara perii” (brushless), acesta elimina complet nevoia de service periodic si asigura un

factor minim de frecare. Ca noutate, generatorul este echipat cu iesire trifazica de curent

alternativ. Conectorul trifazic montat in spatele alternatorului asigura conectarea directa a unui

cablu trifazic de sectiune mica, mult mai putin costisitor decat clasicul cablu de sectiune ≥ 80

mm care se conecta de obicei direct la bateria de acumulatori. Bineinteles, se poate conecta si

direct la baterie prin cablu de sectiune corespunzatoare, dar pentru distante mai mari de la

generator la baterie se recomanda conectare trifazica, reducandu-se astfel cat mai mult pierderile

datorate lungimii cablului.

Statorul este special conceput sa lucreze incepand turatii mici ale rotorului.

Magnetii permanenti foarte puternici sunt fabricati din un foarte puternic aliaj de Neodymium, care

asigura un camp magnetic permanent foarte eficient.

Un avantaj de neocolit il constituie faptul ca se pot asigura piese de schimb (garnituri, rulmenti,

componente rotor si stator) permanent, functie de conditiile de utilizare si nevoile clientilor.

Puntea redresoare incorporata in alternator asigura direct tensiune continua, in cazul in care nu

se doreste conectarea trifazica la ansamblul de diode separat care in mod normal se conecteaza

cat mai aproape de baterie si regulatorul de incarcare. Atentie insa, puntea redresoare asigura

tensiune continua neregulata, valoarea acesteia fiind direct proportionala cu viteza de turatie a

rotorului.

Construit din aluminiu si ceramica, generatorul poate rezista cat mai mult timp (ani) in conditii de

exploatare dificile (soare, vant, ploi, inghet, etc.).

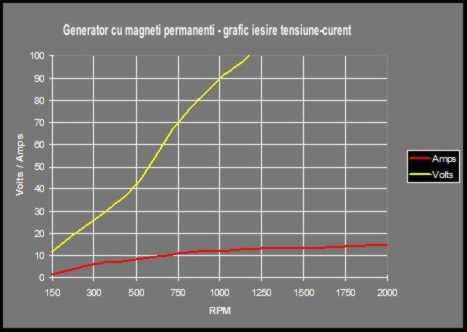

 Generatorul de curent este astfel proiectat incat sa asigure o tensiune de 12V incepand de la

turatii de 150 rotatii/minut. Graficul viteza de rotatie/tensiune/curent   alaturat specifica

caracteristicile acestuia.

Generatorul poate atinge chiar turatii de 10.000 rotatii/minut, fara a suferi deteriorari , dar in acest

caz tensiunea la bornele sale creste foarte mult. De aceea, se recomanda montajul unei sigurante

suplimentare de 20-30A la iesirea acestuia, pentru a preveni deteriorarea in cazul unei incarcari

excesive.

Pe bancul de probe, generatorul produce 15 A la turatii de 2.000 rotatii/minut. Acesta incepe

incarcarea unei baterii de acumulatori de 12V de la o viteza a vantului de 10-12 Km/ora, depasind

la borne tensiunea continua de 12V la turatia de 150 rotatii/minut.

 Generatorul este foarte eficient si in sisteme de 24 sau 48V.

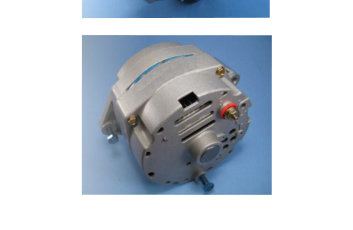

Generatorul de curent ALT02-25A

(Alternator cu magneti permanenti) - pret (fara TVA): 434 EUR

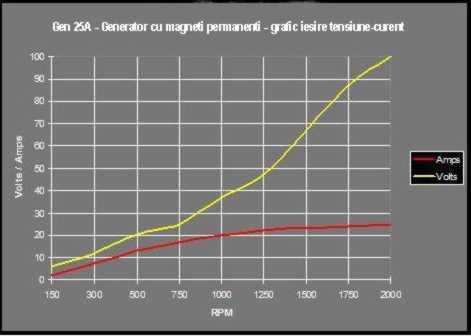

Generatorul ALT02-25A se adapteaza cel mai bine pentru aplicatii eoliene in zonele cu o medie a vitezei vantului de 20 km/ora sau mai mare.  Atinge 12 V la 275 rotatii/minut. Graficele de mai jos sunt concludente. Tensiunile au fost citite cu iesirea fara sarcina (in circuit deschis), iar curentul a fost citit cu iesirea in scurt (in scurtcircuit).  Fiecare aplicatie in parte determina insa caracteristici specifice. De exemplu, o baterie de acumulatori foarte uzata (moarta) va trage mult mai mult curent decat una incarcata. In acelasi timp, tensiunea va creste pana cand aceasta va ajunge la tensiunea maxima admisa a bateriei de acumulatori, dupa care bateria va absorbi excesul de tensiune pe timpul incarcarii. Generatorul poate functiona si la 10.000 rotatii/minut, dar este necesar montajul unei sigurante de 30A sau 40A la iesire pentru a preveni arderea infasurarii statorului in cazul in care sarcina creste. Pe bancul de test, generatorul de fata produce 25A la 2000 rotatii/minut.

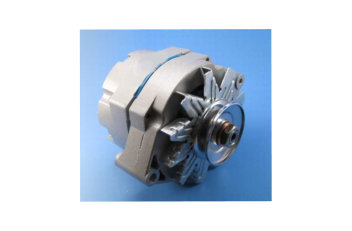

Generatorul de curent ALT03-40A

(Alternator cu magneti permanenti) - pret (fara TVA): 434 EUR

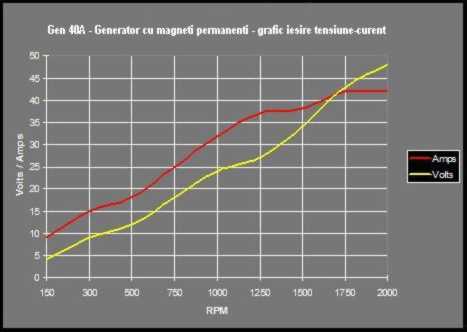

Generatorul ALT03-40A se adapteaza cel mai bine aplicatiilor in care  rotatia acestuia se asigura din utilizarea unui alt motor (de ex. motoare cu  ardere interna), deoarece are nevoie de o viteza de rotatie mult mai mare  (min. 475 rotatii/minut, pentru a asigura la iesire o tensiune de 12V).  Tensiunile au fost citite cu iesirea fara sarcina (in circuit deschis), iar  curentul a fost citit cu iesirea in scurt (in scurtcircuit).  Generatorul poate  functiona si la 10.000 rotatii/minut, dar este necesar montajul unei  sigurante de 40A sau 50A la iesire pentru a preveni arderea infasurarii  statorului in cazul in care sarcina creste.  Pe bancul de test, generatorul  de fata produce 40A la 2000 rotatii/minut.  ALT03-40A are numai iesire de curent continuu, conectorul trifazic  echipeaza doar generatoarele ALT01-15A si ALT02-25A.

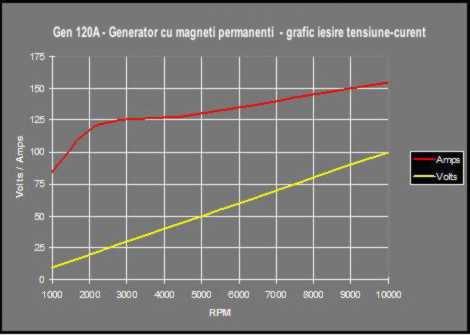

Generatorul de curent ALT04-120A

(Alternator cu magneti permanenti) - pret (fara TVA): 434 EUR

Generatorul ALT04-120A se adapteaza cel mai bine aplicatiilor de tip  hidrocentrala sau prin utilizarea unui alt motor (de ex. motoare cu ardere  interna) in scopul asigurarii rotatiei proprii, deoarece are nevoie de o  viteza de rotatie mult mai mare (min. 1200 rotatii/minut, pentru a asigura  la iesire o tensiune de 12V). Tensiunile au fost citite cu iesirea fara sarcina (in circuit deschis), iar curentul a fost citit cu iesirea in scurt (in  scurtcircuit).  Generatorul poate functiona si la 10.000 rotatii/minut, dar  este necesar montajul unei sigurante de 100A sau 150A la iesire pentru a  preveni arderea infasurarii statorului in cazul in care sarcina creste.  Pe  bancul de test, generatorul de fata produce 120A la 2000 rotatii/minut.

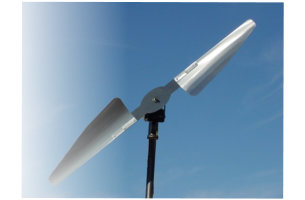

Elicea CY-01 de tip "Cy-Clone" cu 2 pale

pret (fara TVA): 262 EUR

Paletele elicei nu sunt fabricate din aluminiu ieftin, care se deformeaza in timp. Nici chiar vanturile  cu viteze de peste 120 Km/ora nu vor reusi sa deformeze sau sa deterioreze elicea sau sistemul  eolian. De acest avantaj trebuie tinut cont foarte mult la achizitionarea oricarui sistem de acest fel.  Ansamblul de prindere, paletele si coada sistemului sunt livrate nevopsite, ceea ce nu impiedica  vopsirea acestora in culorile cerute de clienti, in functie de preferintele acestora. Chiar si  nevopsite, acestea isi vor pastra aspectul corespunzator ani la rand.  Sistemul de elice montat are lungimea de 1,62m si greutatea de 5,2kg.

Ansamblul de montaj al generatorului si de

prindere pe pivot

pret (fara TVA) cu elementii directionali inclusi: 234 EUR

Paletele elicei nu sunt fabricate din aluminiu ieftin, care se deformeaza in timp. Nici chiar vanturile  cu viteze de peste 120 Km/ora nu vor reusi sa deformeze sau sa deterioreze elicea sau sistemul  eolian. De acest avantaj trebuie tinut cont foarte mult la achizitionarea oricarui sistem de acest fel.  Ansamblul de prindere, paletele si coada sistemului sunt livrate nevopsite, ceea ce nu impiedica  vopsirea acestora in culorile cerute de clienti, in functie de preferintele acestora. Chiar si  nevopsite, acestea isi vor pastra aspectul corespunzator ani la rand.  Sistemul de elice montat are lungimea de 1,62m si greutatea de 5,2kg.

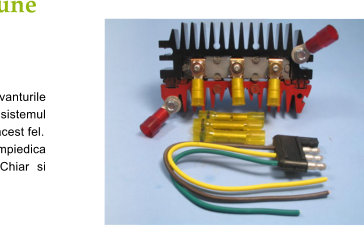

Puntea redresoare separata si cutia de conexiune

se livreaza separat de KIT-ul CEOL-15A

KIT PR-150 (fara cutie ) pret (fara TVA): 49 EUR

Paletele elicei nu sunt fabricate din aluminiu ieftin, care se deformeaza in timp. Nici chiar vanturile  cu viteze de peste 120 Km/ora nu vor reusi sa deformeze sau sa deterioreze elicea sau sistemul  eolian. De acest avantaj trebuie tinut cont foarte mult la achizitionarea oricarui sistem de acest fel.  Ansamblul de prindere, paletele si coada sistemului sunt livrate nevopsite, ceea ce nu impiedica  vopsirea acestora in culorile cerute de clienti, in functie de preferintele acestora. Chiar si  nevopsite, acestea isi vor pastra aspectul corespunzator ani la rand.  Sistemul de elice montat are lungimea de 1,62m si greutatea de 5,2kg.

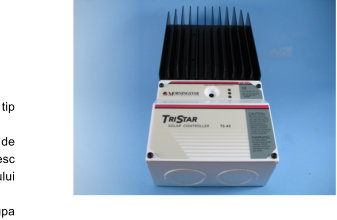

Regulatorul (controllerul) de incarcare

Morningstar TriStar 45A

se livreaza separat de KIT-ul CEOL-15A  - pret (fara TVA): 244 EUR

Regulatorul de incarcare cel mai bine adaptat sistemului generator de energie eoliana este de tip  Morningstar TriStar 45A, de productie americana.  Ca sarcina de siguranta (“diversion” sau dummy load”) – folosita pentru consumul curentului de  incarcare in exces, in cazul devierii incarcarii de catre regulatorul mentionat, se folosesc  rezistente electrice de 15V / 300-675 W, in functie de puterea generatorului, curentul regulatorului  si bateria folosita. De asemenea, rezistentele necesare se pot procura la cererea clientului. Regulatorul (controllerul) de incarcare asigura incarcarea in permanenta a bateriilor dupa  algoritmul stabilit, protectia la supraincarcare prin rezistenta montata ca sarcina de siguranta,  protectia la scurt-circuit, inversarea din greseala a polaritatii si temperatura ridicata si mareste in  mod considerabil durata de viata a bateriilor.

Alte detalii: Sunt disponibile, in functie de

specificul fiecarei aplicatii eoliene, inca 3

tipuri de generatoare de curent: ALT02-

25A, ALT03-40A si ALT04-120A.

 Acestea sunt prezentate in continuare.
